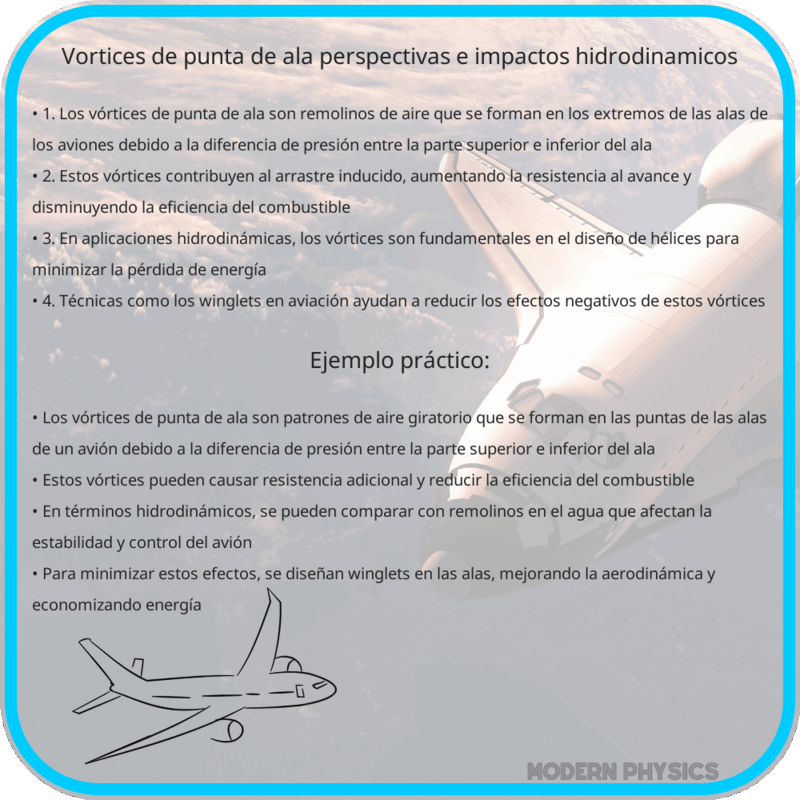

Vórtices de Punta de Ala: Análisis de sus causas, comportamientos y los impactos hidrodinámicos que afectan el rendimiento de aviones y barcos.
Vórtices de Punta de Ala | Perspectivas e Impactos Hidrodinámicos
Los vórtices de punta de ala son fenómenos hidrodinámicos cruciales que tienen un impacto significativo en la eficiencia aerodinámica de las aeronaves y embarcaciones. Estos vórtices son corrientes de aire o agua en forma de remolino que se generan en los extremos de las alas o aletas, respectivamente, cuando un objeto se desplaza a través de un fluido. Entender la generación, estructura y consecuencias de estos vórtices es fundamental para mejorar el diseño y rendimiento de múltiples dispositivos ingenieriles.
Fundamentos Teóricos
Para comprender los vórtices de punta de ala, primero es esencial conocer algunos principios básicos de la aerodinámica e hidrodinámica. La Teoría de la Circulación, propuesta por Ludwig Prandtl, juega un papel esencial en este contexto. Según la teoría, el flujo de aire o agua alrededor de un ala puede ser descrito usando conceptos de circulación (\(\Gamma\)) y vorticidad (\(\omega\)). La circulación se define como:
\(\Gamma = \oint_{C} \vec{v} \cdot d\vec{l}\)
donde \(\vec{v}\) es la velocidad del fluido en un punto dado, y \(d\vec{l}\) es un elemento infinitesimal del contorno \(C\). La vorticidad es el rotacional de la velocidad del fluido:
\(\omega = \nabla \times \vec{v}\)
En el caso de un ala en movimiento, la diferencia de presión entre la parte superior e inferior del ala produce una fuerza de sustentación (L), la cual está relacionada directamente con la circulación:
\(L = \rho \cdot \Gamma \cdot v\)
donde \(\rho\) es la densidad del fluido y \(v\) es la velocidad del flujo libre.
Generación de Vórtices
Cuando el aire o el agua pasan sobre un ala o una aleta, la diferencia de presión entre sus superficies superior e inferior causa que el fluido intente igualar estas presiones fluyendo desde la zona de alta presión hacia la de baja presión alrededor de la punta del ala. Esto genera vórtices en forma de espiral que se desprenden de las puntas de las alas o aletas.
Este fenómeno puede ser visualizado fácilmente en un túnel de viento con humo o en un tanque de agua usando tintes. Las imágenes generadas muestran claramente la formación de estos vórtices en las extremidades del ala, que se caracterizan por una alta concentración de vorticidad.
Impactos Hidrodinámicos
Los vórtices de punta de ala tienen varios impactos hidrodinámicos importantes:
\(D_i = \frac{L^2}{2 \cdot \pi \cdot \rho \cdot v^2 \cdot b^2}\)
donde \(D_i\) es la resistencia inducida, \(L\) es la fuerza de sustentación, \(\rho\) es la densidad del fluido, \(v\) es la velocidad del flujo libre, y \(b\) es la envergadura del ala.
Métodos para Mitigar los Vórtices de Punta de Ala
Existen diversas técnicas y dispositivos ingenieriles desarrollados para mitigar los efectos negativos de los vórtices de punta de ala. Una de las soluciones más comunes es el uso de Winglets, pequeñas extensiones, o superficies de control aerodinámico, situadas en las puntas de las alas. Los Winglets reducen la formación de vórtices al modificar la distribución de la presión sobre el ala y desviar el flujo de aire o agua hacia una dirección más favorable.
Otra técnica empleada consiste en la Uso de Aletas en Tuberías, lo cual ayuda a reducir los vórtices y minimizar la pérdida de energía en sistemas industriales y acueductos. Al asegurar un flujo más laminar y menos turbulento, se puede mejorar la eficiencia general del sistema.
Aplicaciones en Ingeniería
Los principios relacionados con los vórtices de punta de ala no solo se aplican en el ámbito de la aviación, sino también en el diseño de submarinos, automóviles y hasta en turbinas de viento. Por ejemplo, en el diseño de las turbinas eólicas, comprender la formación de vórtices permite optimizar la captura de energía del viento y mejorar la producción de electricidad.
