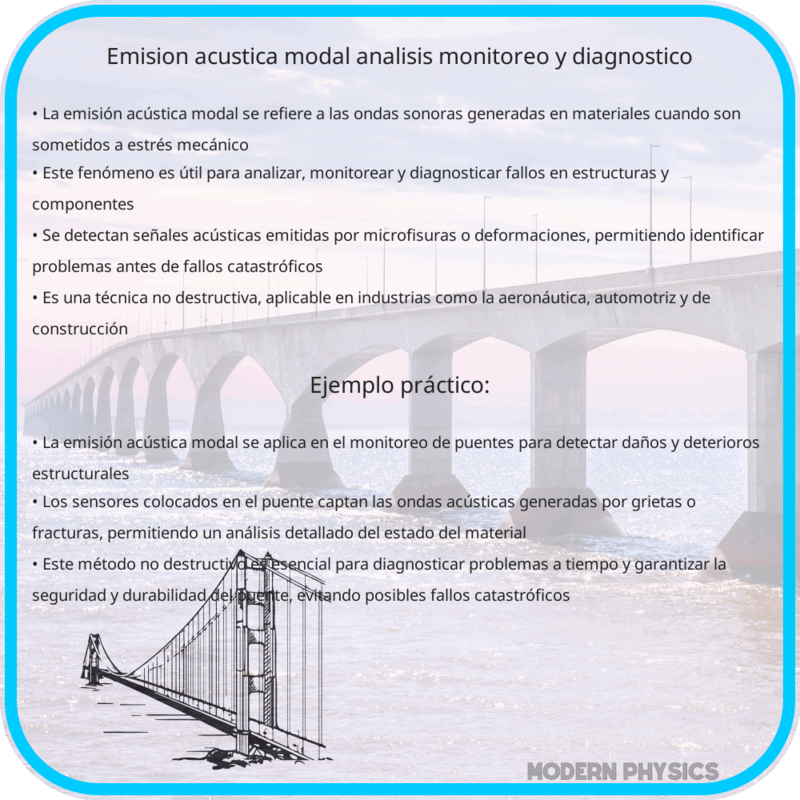

Emisión Acústica Modal: Análisis, Monitoreo y Diagnóstico
La emisión acústica es una técnica de monitoreo no destructiva ampliamente utilizada en la ingeniería y la física para detectar y analizar defectos en materiales y estructuras. Este método se basa en la detección de ondas elásticas transitorias generadas por fuentes internas, como la fractura, deslizamientos, cavitación, entre otros.
En particular, la emisión acústica modal se refiere a la identificación y análisis de estas ondas mediante el estudio de sus modos de vibración. Este enfoque permite un diagnóstico más preciso y detallado de los defectos en una estructura.
Fundamentos de la Emisión Acústica
Las ondas elásticas generadas por fenómenos como fracturas o deformaciones plásticas viajan a través del material y son captadas por sensores piezoeléctricos. Aquí es donde entra en juego la teoría de la elasticidad y la propagación de ondas, que describen cómo las ondas se desplazan por el medio. La emisión acústica se puede representar matemáticamente utilizando ecuaciones de ondas.
La ecuación general de una onda acústica puede expresarse como:
\[
\nabla^2 u – \frac{1}{v^2} \frac{\partial^2 u}{\partial t^2} = 0
\]
donde \(\nabla^2\) es el operador de Laplace, \(u\) es el desplazamiento en la onda, \(v\) es la velocidad de la onda en el material, y \(t\) es el tiempo.
Análisis Modal
El análisis modal se centra en identificar los modos naturales de vibración de la estructura. Los modos de vibración son patrones específicos de movimiento que la estructura adopta a ciertas frecuencias. Estas frecuencias, conocidas como frecuencias naturales, son únicas para cada estructura y dependen de sus propiedades físicas, como la rigidez y la masa.
Para el análisis modal, se utilizan sensores que capturan la emisión acústica, y software especializado que descompone las señales en sus componentes modales. Esto implica transformar las señales temporales en el dominio de la frecuencia utilizando técnicas como la Transformada de Fourier:
\[
F(\omega) = \int_{-\infty}^{\infty} f(t) e^{-i\omega t} dt
\]
Donde \(F(\omega)\) es la representación en frecuencia de la señal \(f(t)\), e \(\omega\) es la frecuencia angular.
Monitoreo Continuo
El monitoreo continuo es una aplicación crucial de la emisión acústica modal. Consiste en la instalación de sensores en puntos estratégicos de la estructura que funcionan de manera ininterrumpida. Estos sensores envían datos a un sistema centralizado que analiza la información en tiempo real.
- Detección temprana de fallos: Permite identificar problemas antes de que se conviertan en fallos críticos.
- Mantenimiento predictivo: Con los datos obtenidos, se pueden planificar acciones de mantenimiento antes de sufrir paradas inesperadas.
- Optimización de recursos: Evita intervenciones innecesarias y reduce los costos de mantenimiento.
Diagnóstico de Fallos
El diagnóstico de fallos mediante emisión acústica modal implica identificar la naturaleza, localización y severidad de un defecto. La caracterización precisa de fallos es esencial para tomar decisiones informadas sobre reparaciones y mantenimiento. Existen varias técnicas utilizadas en este proceso:
- Localización de Fuente: Determinar la ubicación exacta del defecto a partir del tiempo de llegada de las ondas a diferentes sensores.
- Identificación de Modo: Determinar qué modo de vibración está asociado con la señal captada, lo que da pistas sobre el tipo de defecto.
- Mediciones de Amplitud y Frecuencia: Analizar la amplitud y frecuencia de las señales para evaluar la severidad del defecto.
Por ejemplo, un defecto significativo como una fractura produce una señal de alta amplitud con ciertas características de frecuencia que puede ser distinguida de señales más débiles producidas por eventos menores.
En el proceso de análisis, se utilizan diferentes fórmulas y expresiones para modelar y entender las señales. Una de ellas es la ecuación del desplazamiento modal, que relaciona el desplazamiento en una dirección específica con la entrada de fuerza y las propiedades del sistema:
\[
m \frac{d^2 x}{d t^2} + c \frac{d x}{d t} + k x = F(t)
\]
donde \(m\) es la masa, \(c\) es el coeficiente de amortiguamiento, \(k\) es la rigidez, \(x\) es el desplazamiento, y \(F(t)\) es la fuerza aplicada en el tiempo \(t\).
