Elipsoide de Índice: Compreendendo Birrefringência e Óptica
No fascinante mundo da óptica, muito do que vemos à nossa volta pode ser explicado através de conceitos básicos de física. Entre esses conceitos, destaca-se a birrefringência, um fenômeno óptico interessante que ocorre em certos materiais. Uma das formas mais eficazes de entender a birrefringência em materiais anisotrópicos é através do conceito do elipsoide de índice.
O que é Birrefringência?
A birrefringência é um fenômeno onde um raio de luz quando passa através de certos materiais, como cristais anisotrópicos, é dividido em dois raios. Esses dois raios, conhecidos como ordinário e extraordinário, viajam a diferentes velocidades e em diferentes direções dentro do material. Este efeito é devido à forma como o material interage com as componentes elétrica e magnética da onda de luz.
Materiais birrefringentes têm diferentes índices de refração dependendo da direção da propagação da luz no material e da polarização da luz incidente. Isso significa que a velocidade da luz dentro do material varia em função dessas propriedades, causando a divisão do feixe de luz original.
Entendendo o Elipsoide de Índice

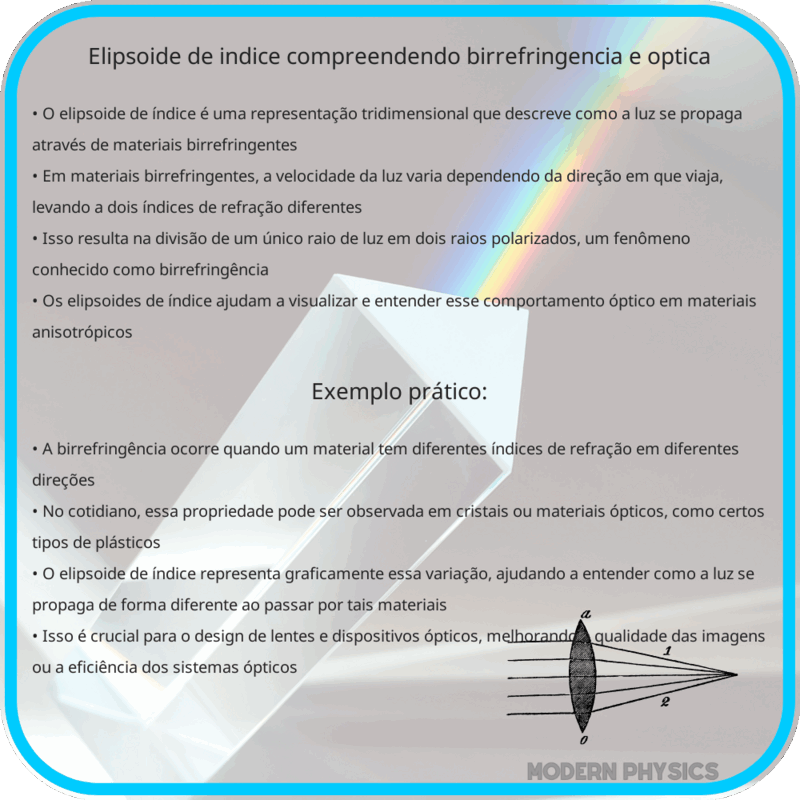

Para compreender melhor a propagação da luz em materiais birrefringentes, usamos o conceito do elipsoide de índice. Este elipsoide é uma representação gráfica tridimensional que descreve como a luz se propaga em meios anisotrópicos. As direções principais dos eixos do elipsoide correspondem aos eixos ópticos principais do cristal ou material em questão.
O elipsoide de índice é construído baseado nos índices de refração dos materiais anisotrópicos. Suponha que tenhamos um material onde os índices principais de refração são \( n_1 \), \( n_2 \), e \( n_3 \). O elipsoide de índice pode ser descrito pela equação:
\( \frac{x^2}{n_1^2} + \frac{y^2}{n_2^2} + \frac{z^2}{n_3^2} = 1 \)
Onde \( x \), \( y \), e \( z \) são as coordenadas no espaço tridimensional que representam a orientação da luz no material.
- Eixo principal: A direção que tem o índice de refração mais alto ou mais baixo.
- Eixos secundários: As demais direções ortogonais ao eixo principal.
Aplicações Práticas do Elipsoide de Índice
Na prática, o elipsoide de índice é uma ferramenta crucial para entender e prever como os materiais birrefringentes irão modificar a luz que passa através deles. Isso tem aplicações vitais em muitas tecnologias modernas:
- Dispositivos Ópticos: Muitos dispositivos ópticos, como polarizadores e moduladores de luz, dependem de cristais birrefringentes para funcionar corretamente. Conhecer o elipsoide de índice ajuda a controlar e manipular a luz nesses dispositivos.
- Microscopia: Microscópios de polarização utilizam birrefringência para tarjhetar a estrutura interna de materiais biológicos e passar uma melhor compreensão de suas características.
- Telecomunicações: Fibra óptica avançada pode utilizar propriedades birrefringentes para controlar o sinal dentro dos cabos, possibilitando uma transmissão mais eficiente.
Anisotropia e Material Birrefringente
A anisotropia é o fenômeno que gera a birrefringência em materiais. Materiais anisotrópicos possuem propriedades físicas que variam conforme a direção. Isso se opõe a materiais isotrópicos, onde as propriedades são as mesmas em todas as direções. A birrefringência é mais fácil de ser observada em cristais, que naturalmente apresentam direções de propagação distintas devido à sua estrutura de rede.
Usando o elipsoide de índice, podemos predizer a direção e a velocidade de propagação da luz dentro desses meios anisotrópicos. A análise da forma e orientação do elipsoide nos ajuda a determinar como projetar dispositivos ópticos que utilizam a birrefringência a nosso favor.
Equações Fundamentais
Para análise de materiais birrefringentes, uma das equações fundamentais é a equação do índice do elipsoide, já apresentada. Uma outra equação importante no contexto do elipsoide de índice é a equação de Fresnel, que estabelece a relação entre os raios ordinário e extraordinário:
\[
n_e^2(\theta) = \left( \frac{n_o n_e}{\sqrt{n_o^2 \cos^2 \theta + n_e^2 \sin^2 \theta}} \right)^2
\]
Onde \( n_o \) é o índice de refração do raio ordinário, \( n_e \) é o índice de refração do raio extraordinário, e \( \theta \) é o ângulo entre a direção da luz e o eixo óptico principal.
Considerações Finais
O elipsoide de índice é uma ferramenta poderosa que nos ajuda a entender o comportamento da luz em materiais birrefringentes. Ele proporciona uma compreensão clara e visual de como a luz pode ser manipulada, ampliando nossas capacidades de inovar em tecnologia óptica e outros campos relacionados. Ao nos aprofundarmos no estudo desses fenômenos, podemos continuar a explorar novas fronteiras na ciência e na engenharia óptica.
