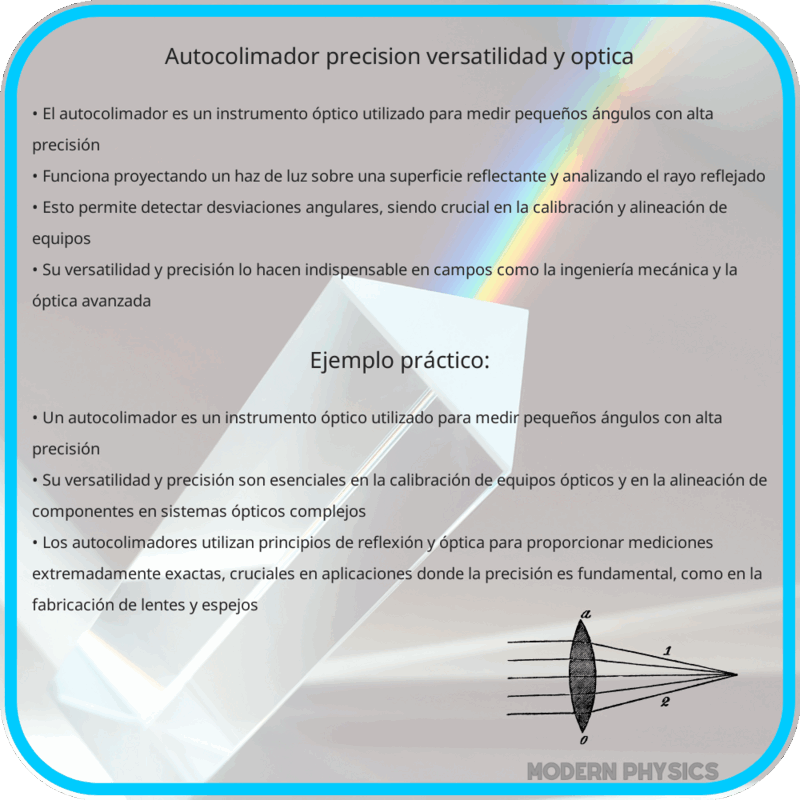

Autocolimador | Precisión, Versatilidad y Óptica
El autocolimador es un instrumento óptico de alta precisión utilizado ampliamente en metrología para medir ángulos pequeños, alineación de superficies y pequeñas desviaciones angulares. Su uso es esencial en diversas aplicaciones de ingeniería y física, donde se requiere una gran exactitud. En este artículo, exploraremos los principios básicos de funcionamiento de un autocolimador, su versatilidad en diferentes áreas y las teorías y fórmulas fundamentales que sustentan su operación.
Principios Básicos de Funcionamiento
Un autocolimador funciona basándose en los principios de colimación y reflexión. La colimación se refiere a la alineación de un haz de luz en una dirección precisa y paralela. El autocolimador proyecta un haz de luz, generalmente un rayo láser o una fuente de luz LED, a través de un sistema óptico hacia un espejo reflector.
El rayo de luz incide en el espejo y se refleja de vuelta hacia el sistema óptico del autocolimador. Si el espejo está perfectamente perpendicular al haz de luz, esta luz reflejada regresará al mismo punto de su origen. Incluso una pequeña inclinación del espejo causará un desplazamiento en la posición del haz reflejado. Este desplazamiento es entonces medido por el autocolimador para determinar la alineación o el ángulo de desviación.
Teorías y Fórmulas Básicas
El principio fundamental detrás del autocolimador es la ley de reflexión, que establece que el ángulo de incidencia (i) es igual al ángulo de reflexión (r). Matemáticamente, esto se expresa como:
\( i = r \)
Además, para ángulos pequeños, la desviación angular (θ) puede aproximarse utilizando la siguiente relación en función del desplazamiento (d) y la distancia focal (f) del sistema óptico:
\( θ \approx \frac{d}{f} \)
Estos cálculos son esenciales para determinar el grado de inclinación de un espejo o superficie reflejante. La alta precisión de un autocolimador se debe en gran medida a la capacidad de medir estos pequeños desplazamientos y traducirlos en ángulos altamente precisos.
Componentes Principales de un Autocolimador
Cada uno de estos componentes juegan un papel crucial en el funcionamiento del autocolimador, asegurando que las mediciones de ángulo sean lo más precisas posible.
Aplicaciones del Autocolimador
El autocolimador se utiliza en una variedad de campos y aplicaciones, incluyendo:
Además, el autocolimador es conocido por su versatilidad. Puede ser utilizado tanto en configuraciones de laboratorio como en el campo, y es capaz de medir tanto ángulos relativos como absolutos, lo que lo convierte en una herramienta invaluable para diversas industrias.
